Los sistemas de bombeo consumen una gran parte de la energía industrial mundial. Mientras los administradores de instalaciones e ingenieros lidian con los crecientes costos de la electricidad y los estrictos mandatos de sostenibilidad, las bombas tradicionales que funcionan a toda velocidad independientemente de la demanda real ya no son viables. Desperdician energía, aceleran el desgaste mecánico y entregan un flujo inconsistente.
Una bomba de frecuencia variable de imán permanente resuelve este dilema. Al combinar la eficiencia del motor síncrono con el control de velocidad inteligente, esta tecnología se adapta a las demandas del sistema en tiempo real. En esta guía completa, aprenderá los pasos exactos de ingeniería para Selección de bombas VFD para garantizar que elija el equipo ideal para sus necesidades operativas específicas.
Eficiencia energética: los motores de imanes permanentes combinados con variadores de frecuencia pueden reducir el consumo de energía entre un 30% y un 50% en comparación con los motores de inducción estándar bajo cargas variables.
Coincidencia de precisión: un dimensionamiento preciso requiere alinear el caudal del sistema, la altura dinámica total y las propiedades del fluido con la curva de rendimiento específica de la bomba.
Estabilidad de presión: Estas unidades modulan automáticamente la velocidad del motor para adaptarse a la demanda fluctuante, eliminando caídas de presión y golpes de ariete.
Características de la aplicación: La especificación de características especializadas, como volutas autocebantes, evita fallas catastróficas por funcionamiento en seco.
Análisis de costos: si bien el gasto de capital inicial es mayor, el costo total de propiedad (TCO) se desploma debido al ahorro de electricidad a largo plazo y la reducción de la fatiga mecánica.
Los recientes análisis de tendencias de ingeniería e inteligencia de mercado revelan un cambio masivo hacia el dimensionamiento basado en datos en la industria de manejo de fluidos. Las presiones regulatorias están acelerando esta transición. Iniciativas como las cada vez más estrictas normas de eficiencia de bombas del Departamento de Energía de EE. UU. y las directivas de Ecodiseño de la UE están eliminando activamente los motores de inducción de baja eficiencia y velocidad fija.
La actualización a la tecnología de imanes permanentes ya no es solo una iniciativa de relaciones públicas ecológica. Se ha convertido en un requisito básico para el cumplimiento normativo y la garantía de márgenes operativos competitivos. Las instalaciones globales están pasando de las válvulas estranguladoras mecánicas al control de flujo digital. En consecuencia, un cálculo preciso durante la fase de adquisición es absolutamente vital para maximizar estas nuevas ventajas tecnológicas.

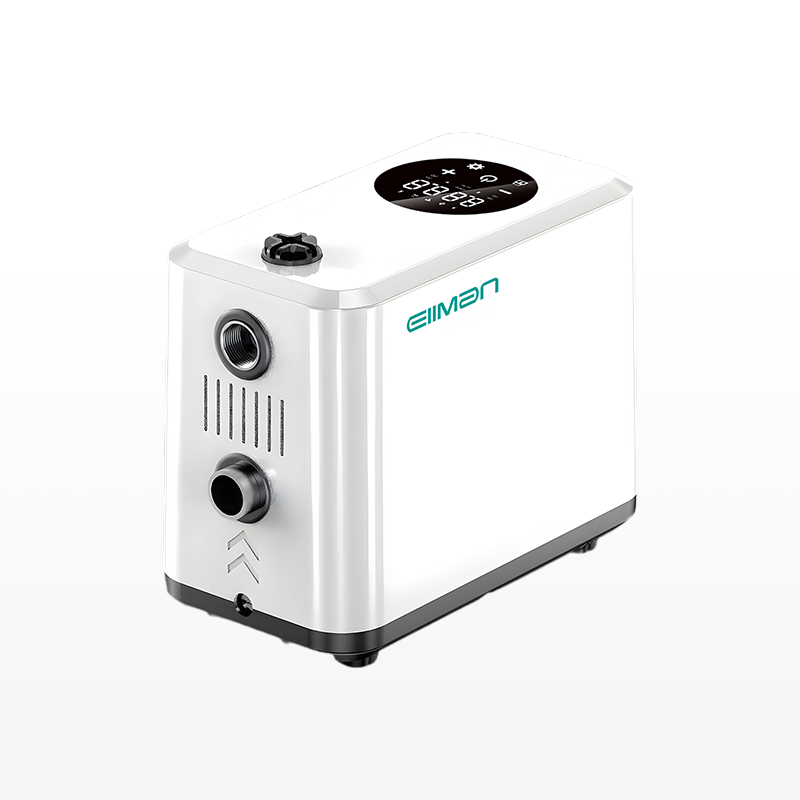

Para tomar una decisión de compra informada, primero debe comprender la mecánica subyacente del equipo. Esta solución innovadora integra dos tecnologías distintas pero complementarias: un motor síncrono de imán permanente (PM) y un variador de frecuencia (VFD).
Los motores de inducción tradicionales dependen de corrientes eléctricas para inducir un campo magnético en el rotor. Este proceso genera inherentemente un exceso de calor y desperdicia energía. Los motores PM, por el contrario, utilizan imanes de tierras raras, como el neodimio, integrados directamente en la superficie del rotor. Este diseño específico elimina la necesidad de devanados del rotor. Al erradicar las pérdidas de cobre del rotor, la eficiencia eléctrica básica del motor se dispara.
Actuando como el cerebro operativo del sistema, el VFD altera continuamente la frecuencia y el voltaje suministrado al motor. Cuando estas dos tecnologías se fusionan, crean naturalmente una alta capacidad de respuesta. bomba de presión constante . En lugar de funcionar a máxima capacidad y luchar contra válvulas mecánicas restrictivas, el variador integrado monitorea la presión del sistema en tiempo real a través de sensores externos. Si la demanda de agua en un edificio comercial cae por la noche, el motor frena el motor. Se acelera instantáneamente durante el uso máximo de la mañana. Este ajuste dinámico elimina los choques hidráulicos y evita frustrantes fluctuaciones de presión.
Para los gerentes de adquisiciones que evalúan los gastos de capital, justificar la transición de los motores de inducción de CA estándar a la tecnología PM requiere datos empíricos. Los principales impulsores de esta actualización giran en torno a la eficiencia operativa, el espacio físico y la longevidad del equipo.
Característica |
Bomba de inducción de CA estándar |
Bomba VFD PM |
|---|---|---|
Eficiencia del motor |
Normalmente 85% - 90% (IE2/IE3) |
95%+ (IE4/IE5 Ultra-Premium) |
Rendimiento de carga parcial |
La eficiencia cae drásticamente por debajo del 75% de carga |
Mantiene una curva plana y de alta eficiencia a bajas velocidades. |
Método de control de flujo |
Válvulas de estrangulación mecánicas (desperdician energía) |
Modulación inteligente de velocidad VFD |
Huella Física |
voluminoso y pesado |
Hasta un 30 % más pequeño y ligero gracias a la alta densidad de potencia |
Temperatura de funcionamiento |
Alta generación de calor por las corrientes del rotor. |
Funciona significativamente más frío, lo que prolonga la vida útil del rodamiento. |
Los sistemas de bombeo rara vez funcionan a su máxima capacidad de diseño las 24 horas del día. La mayoría experimenta una demanda variable y opera frecuentemente en condiciones de 'carga parcial'. Debido a que no se desperdicia energía al magnetizar el rotor, los motores PM funcionan con el máximo rendimiento incluso a bajas velocidades. Esto se traduce directamente en reducciones mensurables en el consumo de kilovatios-hora.
Además, el calor es el principal enemigo de los equipos eléctricos. Los motores PM carecen de corrientes de rotor, lo que significa que funcionan mucho más fríos. Esta reducción en la temperatura de funcionamiento extiende directamente la vida útil del aislamiento y los cojinetes internos del motor, lo que en última instancia aumenta el tiempo medio entre fallas (MTBF) y reduce el tiempo de inactividad no programado.
Incluso con una tecnología superior, el error humano durante la fase de especificación puede comprometer el rendimiento del sistema. Navegar el proceso de selección con datos empíricos en lugar de confiar en hábitos obsoletos de la industria es fundamental para el éxito a largo plazo.
Las métricas fundamentales para cualquier selección de bomba son el caudal y la presión de cabeza. El caudal dicta el volumen de fluido que el sistema debe mover dentro de un período de tiempo determinado. Debe determinar tanto el flujo máximo absoluto requerido durante la demanda máxima como el flujo continuo mínimo para evitar el estancamiento.
Igualmente crítico es calcular la altura dinámica total (TDH). TDH es la altura equivalente total a la que se desea bombear un fluido, teniendo en cuenta las pérdidas por fricción en la red de tuberías. Consiste en la elevación estática y la cabeza de fricción causada por tuberías, válvulas y accesorios.
Aplicación de ingeniería: en lugar de adivinar, haga coincidir su TDH y fluya según parámetros específicos del producto. Por ejemplo, si su instalación requiere mover 5 metros cúbicos por hora (m³/h) contra una altura de 45 metros, especificar una unidad con la huella hidráulica exacta, como la serie ZB5-45-SS, garantiza que la bomba posea suficiente fuerza mecánica sin desperdiciar capital en un motor de gran tamaño.
Una vez establecidos el flujo y el TDH, los ingenieros deben trazar una curva del sistema que represente la relación entre el flujo y la resistencia hidráulica. La intersección de esta curva del sistema con la curva de rendimiento de la bomba del fabricante dicta el punto de operación. Para una máxima confiabilidad, este punto de operación debe estar en el punto de mejor eficiencia (BEP) de la bomba o muy cerca de él. Operar demasiado fuera de esta zona óptima provoca vibración excesiva, cavitación y degradación prematura del sello.
La versatilidad de la tecnología PM VFD permite su implementación en un amplio espectro de industrias. Sin embargo, las demandas específicas de cada aplicación dictan el tipo exacto de configuración requerida.
En los sistemas de calefacción, ventilación y aire acondicionado (HVAC) a gran escala, los circuitos de agua fría y caliente requieren una circulación continua. La carga térmica de un edificio cambia a lo largo del día según la ocupación y las condiciones climáticas externas. La utilización de una bomba de imán permanente en estos circuitos hidrónicos permite que el flujo varíe precisamente con la demanda térmica. Siguiendo las Leyes de Afinidad, reducir la velocidad de la bomba en solo un 20 % puede generar una reducción de casi el 50 % en el uso de energía.
Mantener una presión de agua constante en edificios comerciales de gran altura o en redes municipales en expansión es muy difícil debido a patrones de uso erráticos. Imagine un imponente complejo residencial durante la hora pico de la mañana: cientos de duchas y grifos se abren simultáneamente. Implementación de un sistema de alta eficiencia La bomba de suministro de agua resuelve esta volatilidad de presión. El VFD acelera el motor para mantener la presión durante estos picos, luego lo desacelera a un ritmo lento durante las horas nocturnas de menor actividad, manteniendo las tuberías perfectamente presurizadas y reduciendo drásticamente los costos de energía.
Los procesos de fabricación industrial a menudo requieren una dosificación, enfriamiento o lavado precisos de fluidos. De manera similar, en la agricultura, los sistemas de riego deben distribuir el agua de manera uniforme en vastas topografías. En ambos escenarios, la capacidad de controlar digitalmente el caudal sin depender de válvulas estranguladoras mecánicas restrictivas garantiza un control del proceso y una gestión de recursos óptimos.
No todas las bombas de imanes permanentes se fabrican con el mismo estándar. Al evaluar diferentes modelos, las características específicas de hardware y software separan los equipos premium de nivel empresarial de las unidades comerciales básicas.
Dependiendo de la arquitectura de su instalación, es posible que la bomba deba ubicarse encima de la fuente de fluido, creando una altura de succión negativa. Las bombas centrífugas estándar no pueden evacuar el aire de la línea de succión. Si se secan, sus sellos mecánicos se quemarán en minutos. En estos escenarios desafiantes, especificar un La bomba autocebante es obligatoria. Las unidades especializadas cuentan con un depósito interno y un diseño de voluta único que mezcla aire con fluido, evacuando el aire a través de la línea de descarga para establecer un flujo continuo sin cebado manual.
Las instalaciones modernas funcionan con datos. Por lo tanto, una selección eficaz debe tener en cuenta la capacidad del equipo para comunicarse con los sistemas de gestión de edificios (BMS) centralizados. Busque variadores equipados con controladores PID (Proporcional-Integral-Derivativo) integrados, que permiten que la bomba se autorregula en función de la retroalimentación del sensor. La compatibilidad nativa con protocolos de comunicación industriales, como Modbus RTU o BACnet, es crucial para una integración perfecta y un monitoreo remoto.
La composición metalúrgica de la bomba dicta su compatibilidad química e integridad estructural. Para agua potable municipal o procesamiento de calidad alimentaria, los componentes húmedos deben construirse con materiales altamente resistentes a la corrosión. Especificar acero inoxidable 304 o 316 (a menudo denominado 'SS' en números de modelo como la serie ZB-SS) es vital para cumplir con los estándares sanitarios. Por el contrario, para aguas residuales industriales pesadas o circuitos cerrados de HVAC, el hierro fundido duradero suele ser suficiente y más económico.
Las decisiones de adquisición basadas únicamente en el precio de compra inicial suelen dar lugar a enormes pérdidas financieras a largo plazo. En el ciclo de vida de una bomba industrial típica, el costo de capital inicial representa menos del 10% del gasto total. El consumo de energía representa entre el 80 % y el 85 % del coste total de propiedad (TCO).
porque un La bomba de agua de imán permanente reduce drásticamente ese 85% de carga energética, su retorno de la inversión (ROI) es muy favorable. Si bien el costo inicial de la tecnología PM puede ser mayor que el de una bomba de inducción estándar, la reducción en las facturas mensuales de electricidad generalmente compensa esta prima en un plazo de 12 a 36 meses. Después del período de recuperación, el ahorro de energía pasa directamente al beneficio operativo neto.
Las bombas de velocidad fija arrancan a través de la línea (ATL), creando una corriente de irrupción masiva y una violenta sacudida mecánica que tensiona los acoplamientos y accesorios de tuberías. Un VFD proporciona un 'arranque suave' y una 'parada suave', aumentando y disminuyendo gradualmente la velocidad del motor. Esto elimina los impactos mecánicos, lo que reduce drásticamente la frecuencia de sellos reventados, tuberías rotas y reemplazos de cojinetes de motor.
La sostenibilidad corporativa es una métrica mensurable exigida por las partes interesadas y los organismos reguladores. La actualización a la tecnología de motores PM de alta eficiencia reduce directamente las emisiones de gases de efecto invernadero de Alcance 2 de una instalación. Documentar estas reducciones de energía verificables ayuda a las organizaciones a cumplir sus objetivos ambientales, sociales y de gobernanza (ESG), lo que potencialmente las califica para reembolsos de energía gubernamentales.
Para garantizar que su inversión genere el máximo rendimiento, evite estos frecuentes errores de ingeniería durante la fase de especificación.
El error de ingeniería más frecuente en dinámica de fluidos es aplicar un 'factor de seguridad' arbitrario. Históricamente, los ingenieros sobredimensionaron las bombas entre un 20% y un 30% para tener en cuenta la posible demanda futura. El sobredimensionamiento obliga a la bomba a funcionar muy a la izquierda de su punto de mejor eficiencia. Si bien un VFD puede mitigar algunas penalizaciones al reducir la velocidad de la bomba, hacer funcionar una bomba enorme a velocidades extremadamente bajas es ineficiente en términos de capital y desencadena recirculación interna y vibración.
Los motores estándar totalmente cerrados y refrigerados por ventilador (TEFC) dependen de un ventilador montado en el eje para su refrigeración. Si un VFD desacelera significativamente el motor, el ventilador de enfriamiento también gira lentamente y a menudo no logra eliminar suficiente calor. Si bien los motores de imanes permanentes generan naturalmente menos calor, sigue siendo fundamental verificar la relación de reducción del fabricante. El funcionamiento continuo a frecuencias extremadamente bajas puede requerir un ventilador de refrigeración de velocidad constante con alimentación independiente.
Los variadores de frecuencia convierten la energía de CA en CC y luego simulan una salida de CA. Este proceso de conmutación de alta velocidad introduce ruido eléctrico, conocido como distorsión armónica, en la red de la instalación. Los altos niveles de distorsión armónica total (THDi) pueden sobrecalentar los transformadores e interferir con los componentes electrónicos sensibles. Asegúrese de que el VFD seleccionado incluya inductores de CC incorporados o especifique filtros de armónicos externos para mantener estrictos estándares de calidad de energía.
Seleccionar el equipo adecuado requiere un análisis cuidadoso del perfil de carga y un conocimiento profundo de las demandas operativas de sus instalaciones. Los cálculos precisos de flujo y altura garantizan un rendimiento diario óptimo, evitando el desgaste prematuro.
La transición a la tecnología moderna de motores de imanes permanentes es una de las actualizaciones más rentables que puede emprender una organización. Este cambio ofrece máxima confiabilidad, ahorros de energía comprobados y cumplimiento estricto de los estándares ambientales modernos. Al priorizar el control de velocidad inteligente y materiales de construcción robustos, su infraestructura de gestión de fluidos está preparada para el futuro.
¿Listo para mejorar la eficiencia de su sistema? No deje al azar el rendimiento de sus instalaciones. Evalúe sus requisitos de flujo específicos y elija equipos diseñados para brindar longevidad y precisión. Visita Eiiman para explorar bombas de frecuencia variable de imán permanente de alto rendimiento y soluciones autocebantes adaptadas a su industria, y comuníquese hoy con nuestro equipo de ingeniería para obtener ayuda con el dimensionamiento personalizado.
Sí. El variador de frecuencia integrado controla continuamente la presión hidráulica del sistema a través de sensores externos. Procesa estos datos en tiempo real y ajusta automáticamente la velocidad de rotación del motor para satisfacer la demanda exacta. Esto garantiza que se mantenga una presión constante en toda la red, independientemente de cuántas válvulas, grifos o procesos industriales estén extrayendo fluido actualmente.
Absolutamente. Si bien el gasto de capital inicial es mayor que el de una bomba con motor de inducción estándar, la economía operativa favorece fuertemente el diseño de imán permanente. La tecnología ofrece ahorros de energía de hasta el 50 % durante operaciones de carga parcial. Para la mayoría de las aplicaciones comerciales e industriales, estas reducciones sustanciales en las facturas mensuales de electricidad dan como resultado un período de recuperación financiera de sólo 12 a 36 meses, lo que hace que el retorno de la inversión a largo plazo sea muy favorable.
Una bomba autocebante está diseñada con una carcasa especializada que le permite evacuar el aire de la línea de succión y extraer fluido hacia arriba desde una elevación más baja. Cuando se combina con un VFD, el sistema se puede programar para que funcione a una velocidad óptima y específica durante la fase de cebado inicial. Esta aceleración controlada garantiza un cebado seguro y eficiente sin sobrecalentar el motor. Una vez que el cebado está completamente establecido, el VFD ajusta automáticamente la velocidad para cumplir con los requisitos operativos estándar del sistema.
Para garantizar una selección precisa y eficiente, debe recopilar datos específicos del sistema. Necesita los caudales máximos y mínimos requeridos (medidos en GPM o m³/h) y la altura dinámica total (TDH), que tiene en cuenta los cambios de elevación y la fricción de la tubería. Además, debe proporcionar las especificaciones de suministro de energía disponibles (voltaje y fase), la gravedad y temperatura específicas del fluido y una comprensión clara del perfil de demanda variable de su instalación a lo largo de un ciclo operativo estándar.
El dimensionamiento correcto requiere calcular la altura dinámica total (TDH) de su sistema y el caudal requerido, y luego trazarlos en una curva de rendimiento de la bomba. El objetivo es seleccionar una bomba cuyas condiciones de funcionamiento normales se acerquen a su punto de mejor eficiencia (BEP). Evite el error común de agregar 'factores de seguridad' excesivos, lo que genera sobredimensionamiento, baja eficiencia a baja velocidad y vibración mecánica.
Cuando se dimensiona y mantiene adecuadamente, una bomba PM VFD de alta calidad puede durar fácilmente de 15 a 20 años. La ausencia de calor del rotor en los motores de imanes permanentes extiende significativamente la vida útil de los cojinetes internos y el aislamiento del estator. Además, la capacidad de arranque suave del VFD elimina el golpe de ariete mecánico, lo que reduce drásticamente el desgaste de los sellos mecánicos, los impulsores y la infraestructura de tuberías conectadas.
